Comment fixer un support mural TV
Vous voulez accrocher une TV au mur avec un support mural TV . Vous trouverez ici la méthode d’installation d’un support TV mural ainsi que des conseils.
🔵 Quel est le poids maximal d’un écran TV pour un support TV et le mur.
Le poids maximal toléré dépend :
- du type de support mural TV (pivotant ou plat)
- de la construction de votre mur (placo , brique plâtrière ou mur plein)
- de la taille de la surface d’ancrage du support mural pour TV
- de la visserie utilisée pour fixer le support mural TV ( cheville à expansion, tirefond , cheville nylon…)
🟠 Un support mural TV orientable (bras articulé) peut soutenir un écran TV de 25 Kg sur du placo BA13 sous les conditions suivantes :
- Il faut qu’il soit fixé avec 8 chevilles à expansion
- La surface d’ancrage du plateau doit avoir une longueur minimale de 60 cm et une largeur minimale de 15 cm.
Une TV de 65 pouces (20 Kg ) peut donc être installée sur un support TV pivotant si on respecte ces conditions.
à quelle hauteur fixer une TV 65 pouces au mur ?
✅ il est conseillé de fixer une TV au mur à une hauteur située entre 130 et 150 (centrée) dans une chambre ou un salon . C’est la hauteur idéale pour un confort visuel optimal . Que vous soyez debout ou en position allongé (dans votre lit) , cette hauteur vous permet de ne pas solliciter vos cervicales.
✅ Pour une TV 65 pouces la hauteur idéale se situe environ à 135 cm (centrée).
⚠️ Avant de fixer une télévision au mur vous devez d’abord tenir compte du matériaux de construction de votre mur.
💡Est ce que votre mur est en placoplâtre ou en brique plâtrière ?

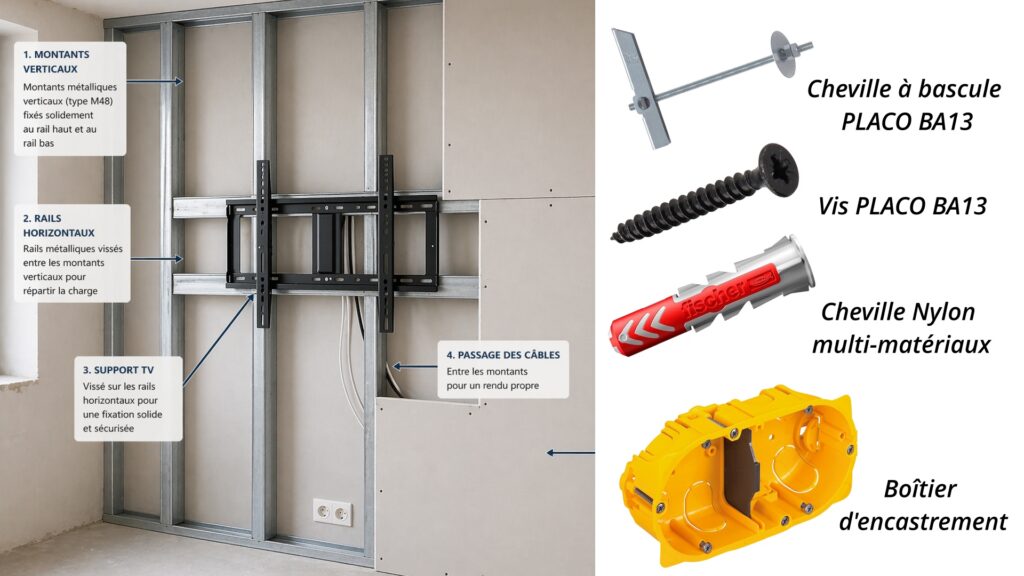

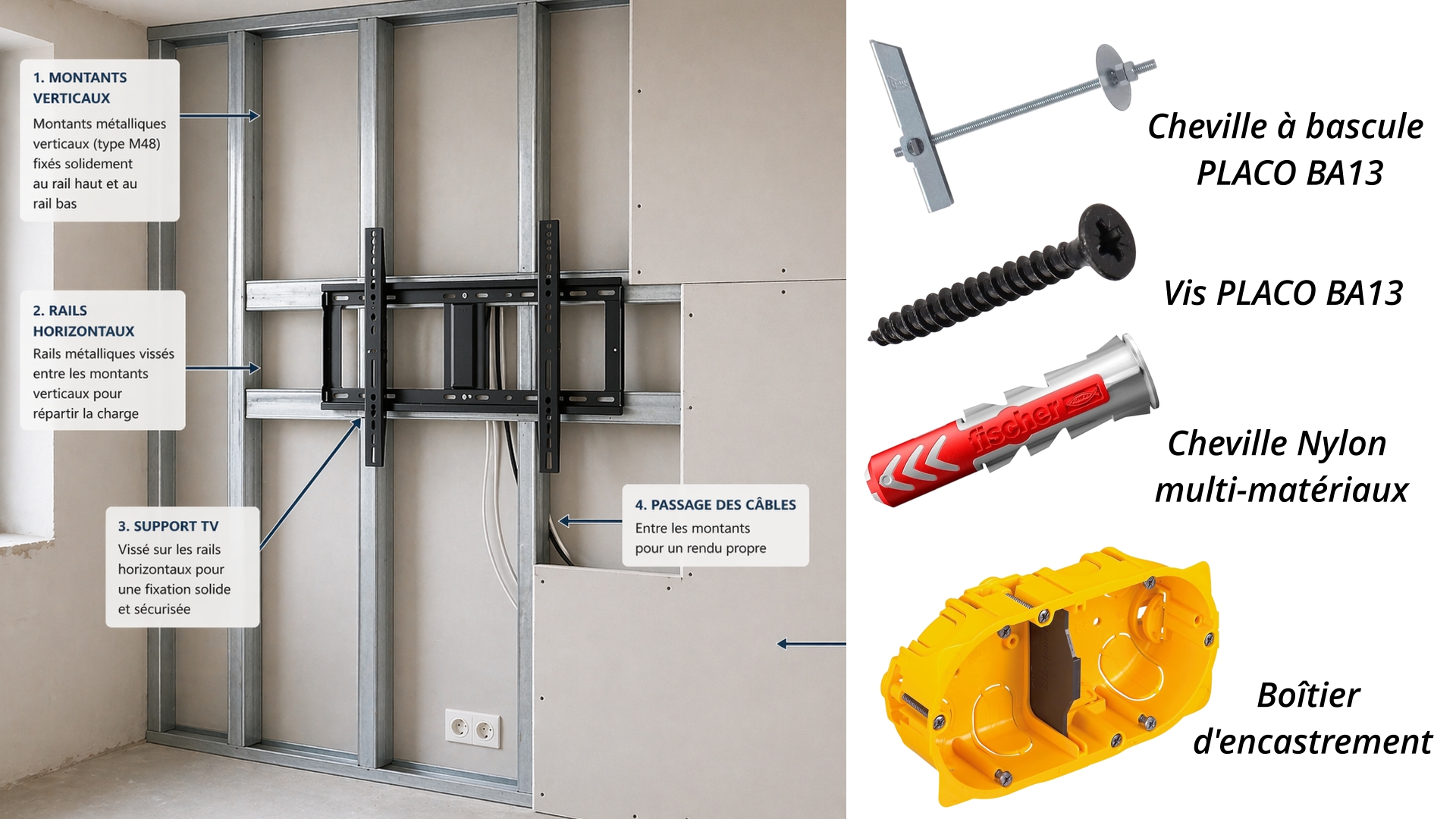

Comment installer un support TV mural sur un mur en placoplâtre.
Marquer l’emplacement des fixations : Placez le support contre le mur à l’emplacement souhaité et utilisez le niveau pour vous assurer qu’il est parfaitement horizontal. Utilisez un crayon pour marquer les points où vous devez percer pour les fixations.
2 méthodes de fixation : la cheville à bascule en nylon ou la cheville à expansion (Molly)

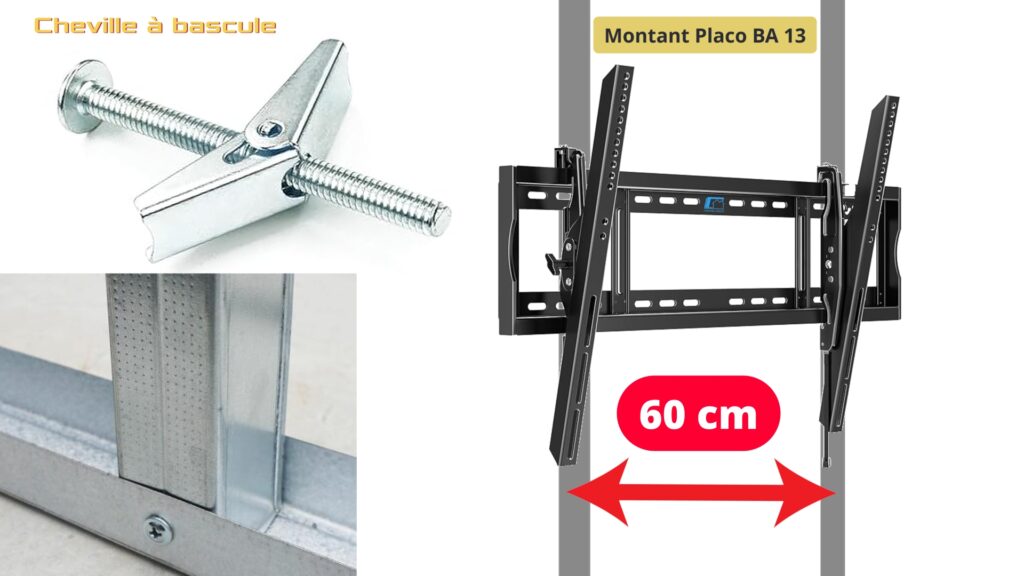

Comment fixer un support mural TV sur du placo en utilisant des Chevilles à bascule en nylon
C’est la méthode la plus simple pour fixer une TV sur un mur
Le matériel complémentaire nécessaire :
- 8 chevilles à bascule nylon de diamètre 10 (perçage)
- 8 vis (fournis ) de diamètre 6 mm
- 8 rondelles
- 1 perceuse
- 1 tournevis
Vous voulez mettre un support TV sur du placo ?
Il faut percer un trou de diamètre 10 mm et insérer votre cheville rouge dans le mur ; puis vous devez tirer sur la languette (zip) pour déployer la cheville contre la plaque intérieur de votre mur. vous pouvez alors introduire la capsule blanche dans votre mur et casser la partie de la languette en bout . Il suffit d’ajouter une vis avec la rondelle et de serrer jusqu’à blocage pour terminer la fixation.

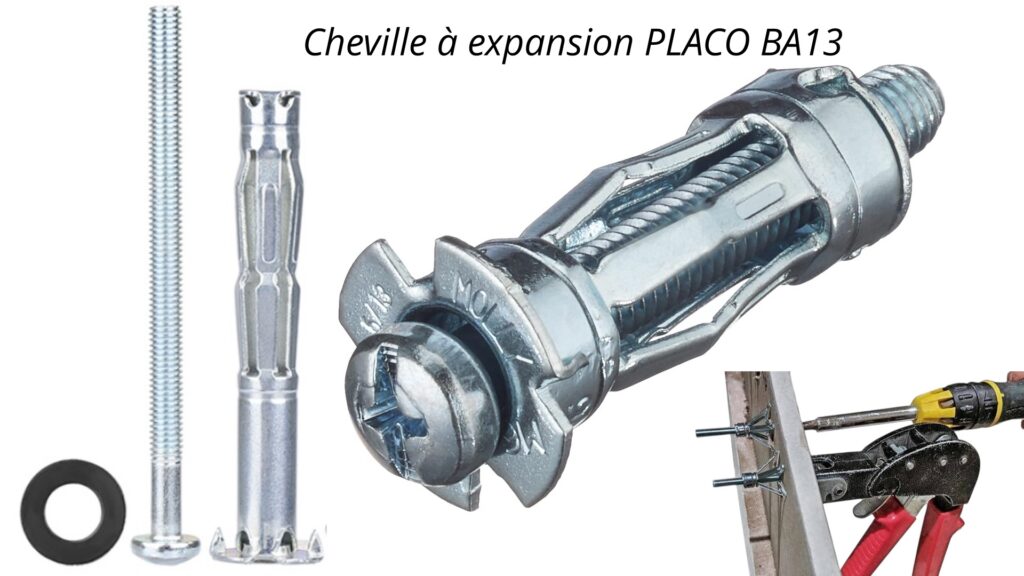

Installer un support mural TV avec des chevilles à expansion (Molly)
C’est la méthode la plus fiable pour fixer une TV au mur
💡 Si votre mur est en placoplâtre, nous vous conseillons d’acheter des chevilles Molly. La cheville à expansion (Molly) est la meilleure solution pour garantir un maintien optimal de votre support TV. L’étalement des ailettes de la cheville assure un meilleur ancrage dans la placoplatre et donc une meilleure résistance à l’arrachement.
Notre choix de chevilles à expansion pour accrocher un écran sur un mur en placo BA13 ; ces chevilles sont adaptés à un mur d’une épaisseur de 13 mm.
Le matériel nécessaire :
- 8 chevilles à expansions (Molly) M5 ou 6 / 13
- 8 rondelles
- 1 tournevis ou 1 pince à expansion
- 1 perceuse
- 1 foret de diamètre 10 ou 11mm (trou de perçage=diamètre de la cheville))
Le diamètre des trous du support TV étant, en général, de 8 mm, il faut donc que la vis ait un diamètre inférieur à 8 mm .
Les diamètres 5 et 6 mm sont idéals car il permettent d’avoir une marge d’erreur au cas où les trous de perçage ne soient pas bien centrés.
💡nous vous conseillons de vous procurer plusieurs longueurs de cheville Molly afin de pouvoir intervertir les vis ; en effet, le fait d’ajouter une rondelle peut rendre le vissage impossible à cause de la longueur de la vis.
Chiffres indiqués sur la cheville : M6 x 37 / 13
- Le chiffre 6 correspondant au diamètre de la vis
- Le chiffre 37 correspondant à la longueur de la cheville
- Le chiffre 13 correspondant à l’épaisseur du placo (matériaux)
⚠️Ne confondez pas le diamètre de la vis avec celui de la cheville.
La cheville a un diamètre de 10 mm(ou 11) qui correspond diamètre du trou de perçage mais la vis a un diamètre de 5 ou 6 mm et c’est bien celle ci qui rentre dans le support et dans la cheville.
🟠 Pour les murs ayant une épaisseur différente (non standard) , nous avons sélectionné des chevilles à expansion adaptées
💡 Il est conseillé d’ajouter une rondelle pour augmenter la surface d’appui de la tête de vis et éviter d’abîmer la peinture lors du serrage.
2 méthodes pour mettre en place une cheville MOLLY (à expansion)
Pour mettre en place , une cheville à expansion , vous avez 2 solutions :
- Tournevis : il faut enfoncer d’abord votre cheville avec la vis dans le placo ; ensuite il faut retirer la vis et disposer le support TV contre le mur . Vous devez maintenir le support mural au mur pour remettre la vis dans la cheville avec le support. il faut visser avec un tournevis jusqu’au blocage de celle-ci. Vous sentirez une résistance pendant le serrage mais il faut forcer jusqu’au blocage. Les ailettes de votre chevilles vont alors s’étaller à l’intérieur du placoplatre.
- Pince à expansion : si vous utilisez une pince à expansion, il est inutile d’insister lorsque vous sentez une résistance (blocage net) car vous risquez d’abîmer l’intérieur du placo. Souvent, 2 à 3 pressions suffisent.
Comment fixer un support mural TV sur un mur en brique platrière
La méthode de fixation : le scellement chimique
La meilleure solution pour les murs en brique platrière est le scellement chimique, surtout si votre écran pèse plus de 10 kg. La mise en oeuvre est fastidieuse mais le résultat est fiable et sécuritaire.
Le matériel nécessaire :
Pour une cloison en brique plâtrière de 68 mm d’épaisseur
- 8 tamis de longueur de 45 à 55 mm et diamètre 12 mm
- 1 tige filetée de diamètre 6 mm (longueur environ 1 mètre)
- 8 rondelles
- 8 écrous 6 mm
- 2 tube de scellement chimique (380ml)
- 1 pistolet d’injection
- 1 perceuse
- 1 meleuse
NB : vous pouvez installer seulement 6 tamis et tiges filetées ; il faut injecter une quantité importante de scellement chimique pour garantir la solidité de l’installation ; 2 cartouches de 300 ml peuvent être nécessaire.
Les étapes pour fixer son support TV au mur
- 1 Repérage et marquage des trous du support TV (6 ou8)
- 2 Perçage des trous, insertion des tamis et injection du scellement chimique.
- 3 Ajout des canules des tamis et insertion des tiges filetées. Séchage 24 H
- 4 Mise en place du support TV avec les rondelles et les écrous.
⚠️ Avant d’injecter le scellement chimique, il faut vérifier si vos tiges filetées sont assez longues. Vous devez tenir compte de l’épaisseur des rondelles, de l’écrou et du support TV . il vaut mieux qu’elles soient plus longues que trop courtes. Vous pouvez toujours les raccourcir après le séchage du scellement chimique.
Si votre mur est une cloison (épaisseur 68mm environ) de séparation de pièce, alors il faudra choisir des tamis d’une longueur située entre 45 et 55 mm maximum et de 12 mm de diamètre. Il ne faut donc pas que le tamis traverse la cloison.
Par contre s’il y a un mur en parpaing (avec l’isolation) derrière votre mur en brique platrière, vous pouvez prendre des tamis plus longs. Nous vous conseillons des tamis de 80 mm de longueur environ . Dans ce cas là , le tamis traversera le mur en brique platrière. il y a ainsi une meilleure répartition de la charge sur le mur surtout lors de la traction horizontale exercée quand on éloigne l’écran du mur. Cette traction ou résistance à l’arrachement est à prendre en considération bien plus que l’effort verticale.
Perçage de votre mur en brique plâtrière
Il est important de percer votre mur sans actionner le mode percusion ; il faut percer lentement en retenant votre perceuse afin de ne pas buter violement sur les alvéoles internes des briques plâtrières. Vous risquez en effet de fragiliser la structure interne de votre mur.
Coupe des tiges filetées
Il faut déterminer la longueur de la tige filetée. Une méthode consiste à introduire la tige dans le tamis et d’ajouter la rondelle puis l’écrou. Il faut aussi prendre en considération l’épaisseur de votre support TV. Quoi qu’il en soit vous pourrez ajuster la longueur de l’écrou après la mise en oeuvre. Veillez à ne pas couper trop court vos tiges filétées. Vous pourrez rectifier la longueur .
Le scellement chimique – mise en oeuvre
Une fois que vous avez introduit vos 8 tamis et coupé vos 8 tiges filetées, vous pouvez commencer l’injection du produit de scellement . N’hésitez pas à vider vos 2 bombes de scellement chimique. Ajouter immédiatement vos 8 tiges filetées. Ensuite il faut insérer la canule du tamis (centrage). Il faut laisser sécher au moins 24 heures.
Mise en place du support TV
Une fois que le scellement chimique est bien sec, vous pouvez procéder à la mise en place de votre support TV . Si vous constatez que certaines tiges filetées sont trop longues, vous pouvez encore les raccourcir à l’aide de la meleuse. Veillez à ne pas abîmer le filetage des tiges. Pensez à arrondir légèrement l’extrémité de la tige avec la meleuse pour pouvoir visser facilement l’écrou.
Si vous pensez que vos filetage ont la bonne longueur alors vous pouvez installer votre support . N’oubliez pas d’ajouter les rondelles qui doivent être en contacte avec votre support TV. Il est inutiles de serrer trop vos écrous. Il faut bien vérifier que chaque écrou soit sérré.
NB : Il n’est pas conseillé de tenter de mettre des chevilles Molly dans de la brique plâtrière car la partie d’encastrement de la cheville est limitée par rapport à l’épaisseur de la cloison de la brique brique et du plâtre ; vous risquez donc d’effriter la brique et de fragiliser votre mur. Cela dit, il existe des chevilles Molly adaptées aux briques creuses avec une longueur d’encastrement plus importante.(épaisseur brique +épaisseur pâtre)
Mise en place de votre écran TV sur le support
Chaque constructeur de support TV a sa technique de fixation ; en général, il faut installer deux barres métalliques à la verticale sur votre TV . Ensuite il faut accrocher votre TV sur le support TV. il faut serrer 2 vis pour bloquer votre écran et éviter tout décrochement .
Astuces pour fixer un support mural en toute sécurité
il faut 2 personnes pour accrocher une TV sur un support mural (1 de chaque côté) ; une troisième personne peut être utile pour bien valider l’ancrage de votre TV sur les 2 barres . Elle peut regarder en dessous de l’écran pour ajuster la position de l’écran.
N’oubliez pas de serrer les deux vis de blocage, situées sur les 2 barres, pour éviter un décrochement de votre TV
Les rondelles sont nécessaires pour optimiser la surface de contacte des têtes de vis sur le support mural .
NB: vous pouvez aussi installer une bande LED USB autour de votre TV
Vous pouvez mettre une TV de taille plus importante sur un support mural TV plat (fixe) car c’est un support qui reste proche du mur . La résistance à l’arrachement est donc plus importante pour un support TV plat (fixe). Par contre , il est déconseillé d’intaller une TV de 65 pouces ou plus sur un support TV mural orientable.
💡 NB : une majorité des supports TV muraux a une surface d’ancrage mesurant en moyenne 50 cm de long et 16 de large. Il est important de choisir un support mural TV avec la plus grande surface d’ancrage possible.
Le poids d’une TV toléré sur un support mural TV orientable à bras articulé
🔶 Le poids de votre TV ne doit pas dépasser le seuil des 2O KG pour un support orientable à bras articulé (mur en placo ou en brique plâtrière)

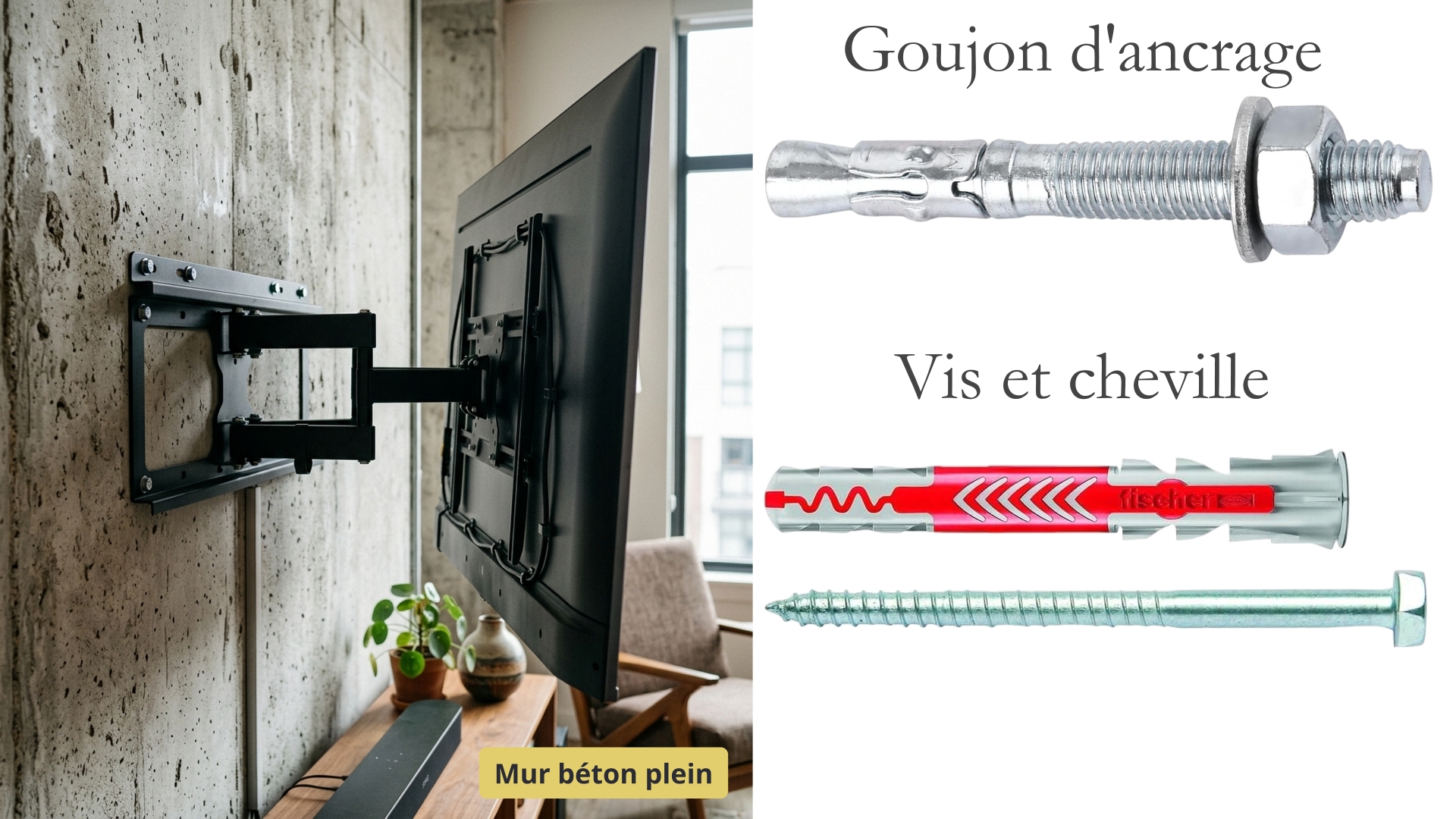

🔶 Le poids d’une TV, toléré sur un mur plein peut être plus important mais dépend aussi de la surface d’ancrage du support TV à bras articulé.
🔶 La masse tolérée dépend aussi de la distance de l’écran par rapport au mur. Votre mur doit pouvoir résister à la traction horizontale lorsque vous déportez votre écran .
Le poids d’une TV toléré sur un support mural TV plat (fixe)
🔶 Pour un support TV mural plat qui a une surface d’ancrage de 60 cm de long et 17 de large, la masse tolérée peut être de 35 Kg sur un mur en placoplâtre.
Les fabriquants de support TV sont souvent présomptueux au sujet de la solidité de leur support mural TV. Ils garantissent une tolérance à une masse trop importante.
Le poids maximal toléré par votre support TV depend surtout de la solidité de votre mur et des fixations utilisées.
